一、產品簡介

ZR02系列在線氣體監測變送器(也稱探頭)，是我公司采用進口的電化學傳感器（EX采用催化燃燒式），結合多年來從事氣體檢測探頭研制的經驗而開發出的新產品。
     ZR02系列在線氣體監測變送器它可以廣泛應用于冶金、石油、石化、化工、輕工、焦化、市政、煤氣、制藥、污水處理及許多特殊行業和領域。可分別檢測多種氣體，如：可燃性氣體和O2、H2S、CO、HCN、NO2、SO2、NH3、HCL、CL2、H2等十多種有毒氣體。儀器采用隔爆結構設計，4～20mA標準信號兩線制輸出，可遠距離傳輸，可直接進入DCS系統,探頭具有靈敏度高、反應迅速壽命長、極化時間短等特點。
GB3836.1-2000 《爆炸性氣體環境用電氣設備 第1部分： 通用要求》
GB3836.2-2000 《爆炸性氣體環境用電氣設備 第2部分： 隔爆型“d”》
GB15322.1-2003 《可燃?xì)怏w探測器 第1部分： 測量范圍為0～100%LEL的點型可燃?xì)怏w探測器》
     本產品經國家指定的法定權威機關審查及檢驗

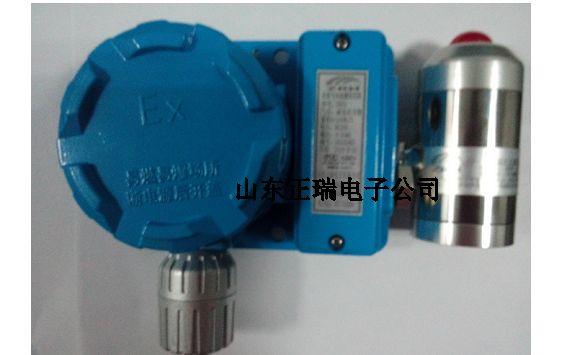

二、產品實物圖

產品尺寸：尺寸 160mm（長）x 120mm（寬）x 75mm（高）
三、產品技術參數
    檢測氣體 詳見氣體選型表
    傳感器 電化學原理、催化燃燒原理
    量程 詳見產品列表
    報警點 詳見產品列表
    響應時間 小于30秒
    輸出信號 4～20mA標準信號兩線制輸出（可燃?xì)鉃槿€制）總線制485輸出
    傳輸電纜 二芯屏蔽電纜（可燃?xì)庥萌酒帘坞娎|），截面2×1.5mm2，外徑￠10mm
    傳輸距離 ≤1000m
    工作電壓 16～30VDC
    工作電流 可燃?xì)鉃?/span>120mA，其它≤50 mA
    環境溫度 －20℃~+60℃
    相對濕度 ≤90%Ｒ.Ｈ
    濕度范圍 15% - 95% RH (非凝結)
    殼體 壓鑄鋁殼體
    尺寸 160mm（長）x 120mm（寬）x 75mm（高）
    外包裝尺寸 200mm（長）x 200mm（寬）x 100mm（高）
    進線口 不銹鋼防爆防水接頭（鎖線徑8mm）
   安裝方式 壁掛式，管裝式
   防爆等級 Exd IICT6(隔爆應用)；ExiaIICT4(本安應用)
   防護等級 IP66
   其他更詳細說明，詳見說明書

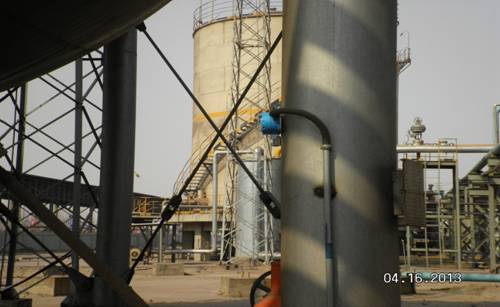

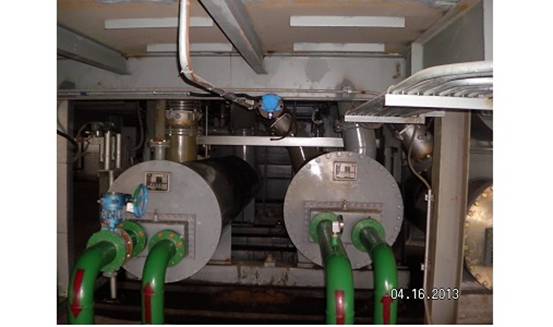

四、現場安裝圖
